第一章 项目概况

　　第一节 建设单位基本情况

　　……

　　第二节 项目基本情况

　　1、项目名称：某果汁饮料项目

　　2、项目性质：新建

　　3、项目类型：工业建筑、公建建筑

　　4、建设地点：……

　　5、项目四至：……

　　6、建设内容：本项目的用地性质为工业用地，建设内容为厂房、科研用房、办公及宿舍。

　　7、建设规模：本项目建设用地面积为33566.992平方米，总建筑规模为,20979.52平方米，其中地上建筑面积20700.12平方米，地下建筑面积279.4平方米。项目的主要经济指标表如下：

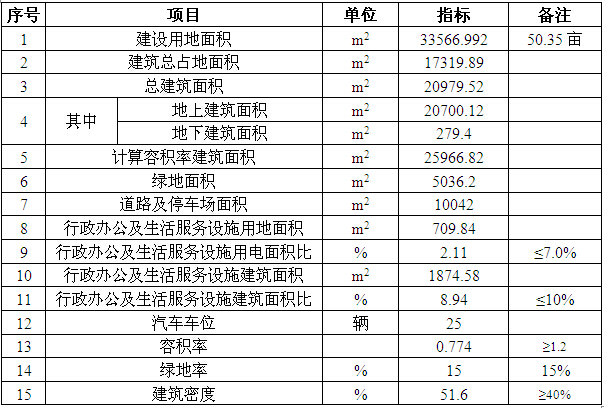

　　表1-1 项目主要经济指标表



　　8、项目进度：项目周期为20个月(2014年10月-2016年5月)。开发建设分为两个阶段：筹建启动阶段和投产阶段。

　　本项目具体实施进度说明如下：

　　第一阶段：项目筹建准备期，主要完成项目可研报告的报批，并进行外购设备、模具的考察等;

　　本项目的建设过程中，建议项目实施单位抓紧前期准备工作，争取缩短时间。在项目方案可研报告编制和审批过程中，把项目配套资金的筹措与管理贯穿于工程全过程，确保项目的实施进度按计划落实并顺利完成。

　　第二阶段：开发建设期，主要为项目生产线设备、模具等购置，安装调试及投入使用和验收。设备安装中应有组织有计划的进行，主机吊装就位与管网制作安装同时进行，相互协调配合，以加快安装速度。

　　9、项目总投资：本项目总投资金额为51,401.66万元，其中建设投资金额为42,459.85万元，流动资金7,900.00万元，建设期利息为1,041.81万元。本项目建设资金拟由建设单位全部自筹解决。

　　第三节 项目建设方案

　　一、工艺方案

　　1、工作制度及年时基数

　　全年工作日：365天

　　工作制度：三班制

　　设备年时基数：6600小时

　　工人年时基数：6600小时

　　2、工艺方案

　　(1)项目主要工艺概述

　　配料：按配方对项目原材料进行配比。

　　巴氏杀菌：利用病原体不耐热的特点，以适当的温度和保温时间将其全部杀灭。

　　灌装：将产品进行装罐，并进行相应杀菌处理。

　　吸管附着：将吸管添加于饮料袋之上。

　　袋底墨码打印：用打印设备将产品基本信息打印于产品包装上。

　　成品纸箱包装：进行纸箱打包。

　　(2)项目生产工艺流程

　　……

　　(3)工艺设备

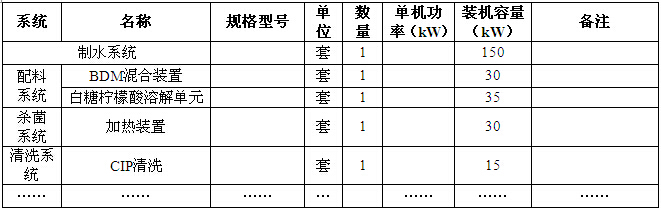

　　表1-2 工艺设备一览表



　　3、工艺用能

　　(1)项目用能系统组成

　　表1-3 项目用能系统组成



　　……

　　二、总平面布置和建筑单体设计

　　……

　　三、结构设计方案

　　……

　　四、给排水设计方案

　　……

　　五、暖通空调设计方案

　　……

　　六、电气设计方案

　　……

　　第二章 项目所在地能源供应条件

　　第一节 项目使用能源品种的选用原则

　　项目建设用地周边的市政基础设施完善，电力、热力、燃气、给水、中水、排水等市政设施较为齐全，可以满足项目建设的需要。随着区域的建设与发展，项目所在区域城市基础设施水平还将会进一步提高。本项目在能源种类的选用上本着“降低能耗、合理用能、循环利用”的原则。能源使用需要考虑环保、高效;为此尽量减少能源转换，以避免能源转换带来能源消耗;同时还需考虑项目周边能源供应条件。

　　第二节 项目所在地能源供应条件

　　通过对本项目现有市政条件和使用状况的调查分析，各类市政配套基础设施完善，具体如下：

　　(1)上水：沿项目东北侧引入dn100的市政给水管，市政压力不小于0.15mpa。

　　(2)中水：自厂区污水处理站引入dn100的市政中水管。

　　(3)雨水：项目南侧设有的dn1200的雨水管线。

　　(4)污水：项目东北侧设有的dn300的污水管线。

　　(5)电力：2路10kv电源接范各庄110千伏变电站，与本项目距离约100米，能够满足本项目用电需求。

　　(6)热力： 引自距离本项目1公里处热力锅炉房，满足项目使用。

　　(7)燃气：项目东北角引入dn70的中压燃气市政管线接入项目，供项目使用。

　　第三章 合理用能标准和节能设计规范

　　第一节 相关法律法规、法规、规划和产业政策

　　1、《中华人民共和国节约能源法》(主席令第77号)(2007年)

　　2、《中华人民共和国可再生能源法》(主席令第33号)(2009年修正)

　　3、《中华人民共和国电力法》(主席令第60号)(2009年修订)

　　4、《中华人民共和国建筑法》(主席令第46号)(2011年)

　　5、《国务院关于加强节能工作的决定》(国务院令 28号

　　6、《节能中长期专项规划》(发改环资[2004]2505号)

　　7、《民用建筑外保温系统及外墙装饰防火暂行规定》(公安部住房和城乡建设部公通字[2009]46号)

　　8、《节约用电管理办法》(国家经贸委国家发展计划委[2000]1256号)

　　9、《民用建筑节能管理规定》(建设部令第143号)

　　10、《建设部关于贯彻<国务院关于加强节能工作的决定>的实施意见》(建科[2006]231号)

　　11、《北京市实施〈中华人民共和国节约能源法〉办法》(北京市人民代表大会常务委员会公告第9号公布)(2010年修订)

　　12、《北京市节能监察办法》(北京市人民政府第174号令)

　　13、《北京市贯彻落实〈国务院关于加强节能工作的决定〉若干意见》(京政发[2007]3号)

　　14、《北京市加强节能工作实施方案》(京发改[2007]154号)

　　15、《北京市建筑节能管理规定》(北京市人民政府80号令)

　　16、《中国节能技术政策大纲》(2006年)(发改环资[2007]199号)

　　17、《国家鼓励发展的资源节约综合利用和环境保护技术》(国家发改委[2005]第65号令)

　　19、《国务院关于印发节能减排综合性工作方案的通知》(国发[2007]15号)

　　20、《民用建筑节能条例》(国务院令第530号)

　　21、《关于民用建筑外保温材料消防监督管理有关事项的通知》(公消[2012] 350号文)号文)

　　22、《北京市发展绿色建筑推动生态城市建设实施方案》(京政办法[2013]25号)

　　23、《关于进一步简化规范固定资产投资项目节能评估和审查工作的通知》(京发改规[2013]9号)

　　24、《国务院关于印发“十二五”控制温室气体排放工作方案的通知》(国发〔2011〕41号)

　　25、《北京市太阳能热水系统城镇建筑应用管理办法》(2012年3月1号施行)

　　26、《北京市固定资产投资项目节能评估和审查工作指南》(北京市发展和改革委员会)(2013年版)

　　第二节 相关标准和规范

　　1、《绿色建筑评价标准(北京市地方标准)》(db11/t825-2011)

　　2、《绿色建筑设计标准(北京市地方标准)》(db11/938-2012)

　　3、《固定资产投资项目节能评估文件编制技术规范》(db11/t 974—2013)

　　4、《全国民用建筑工程设计技术措施—节能专篇》(2007年)

　　5、《公共建筑节能设计标准(北京市地方标准)》(db11/687-2015)

　　6、《居住建筑节能设计标准(北京市地方标准)》( db11-891-2012)

　　7、《公共建筑节能设计标准》(gb 50189-2015)

　　8、《建筑采光设计标准》(gb50033-2013)

　　9、《建筑设计防火规范》(gb 50016-2014)

　　10、《民用建筑设计通则》(gb50352-2005)

　　11、《饮食建筑设计规范》(jgj 64-89)

　　12、《建筑幕墙》(gb/t 21086-2007)

　　13、《汽车库建筑设计规范》(jgj 100-98)

　　14、《建筑节能工程施工质量验收规范》(gb50411-2007)

　　15、《办公建筑设计规范》(jgj 67-2006)

　　16、《建筑气候区划标准》(gb 50178-1993)

　　17、《无障碍设计规范》(gb50763-2012)

　　18、《建筑抗震设计规范》(gb50011-2010)

　　19、《混凝土结构设计规范》(gb50003-2010)

　　20、《高层建筑混凝土结构设计规范》(jgj3-2010)

　　21、《城镇供热管网设计规范》(cjj34-2010)

　　22、《城镇供热系统节能技术规范》(cjj/t185-2012)

　　23、《外墙外保温工程技术规程》(jgj144-2004)

　　24、《建筑给水排水设计规范》(gb50015-2003[2009年版])

　　25、《室外给水设计规范》(gb50013-2006)

　　26、《建筑中水设计规范》(gb 50336-2002)

　　27、《建筑给水排水及采暖工程施工质量验收规范》(gb50242-2002)

　　28、《建筑与小区雨水利用工程技术规范》(cb50400-2006)

　　29、《用水器具节水技术条件(北京市地方标准)》(db11/343-2006)

　　30、《民用建筑节水设计标准》(gb50555-2010)

　　31、《民用建筑太阳能热水系统应用技术规范》(gb50364-2005)

　　32、《雨水控制与利用工程技术规范》(db11/685-2013)

　　33、《节水型生活用水器具》(cj164-2002)

　　34、《节水型产品技术条件与管理通则》(gb/t18870-2002)

　　35、《民用建筑热工设计规范》(gb50176-93)

　　36、《空调通风系统运行管理规范》(gb50365-2005)

　　37、《民用建筑供暖通风与空气调节设计规范》(gb50736-2012)

　　38、《通风与空调工程施工质量验收规范》(gb50243-2002)

　　39、《城镇燃气设计规范》(gb50028-2006)

　　40、《民用建筑电气设计规范》(jgj16-2008)

　　41、《建筑照明设计标准》(gb50034-2013)

　　42、《供配电系统设计规范》(gb50052-2009)

　　43、《低压配电设计规范》(gb50054-2011)

　　44、《20kv及以下变电所设计规范》(gb50053-2013)

　　45、《电子信息系统机房设计规范》(gb50174-2008)

　　46、《综合能耗计算通则》(gb/t 2589-2008)

　　47、《节能建筑评价标准》(gb/t50668-2011)

　　48、《民用建筑绿色设计规范》(jgj /t 229-2010)

　　49、《能源管理体系要求》(gb/t 23331-2012)

　　50、《可再生能源建筑应用工程评价标准》(gb/t 50801-2013)

　　51、《用能单位能源计量器具配备和管理通则》(gb17167-2006)

　　第三节 用能终端设备能效限定值及能源效率等级

　　1、《建筑外窗气密、水密、抗风压性能分级及检测方法》(gb/t 7106-2008)

　　2、《清水离心泵能效限定值及节能评价值》(gb 19762-2007)

　　3、《中小型三相异步电动机能效限定值及能效等级》(gb 18613-2012)

　　4、《设备及管道绝热设计导则》(gb/t 8175- 2008)

　　5、《三相配电变压器能效限定值及能效等级》(gb20052-2013)

　　6、《普通照明用双端荧光灯能效限定值及能效等级》(gb19043-2013)

　　7、《普通照明用自镇流荧光灯能效限定值及能效等级》(gb19044-2013)

　　8、《金属卤化物灯用镇流器能效限定值及能效等级》(gb20053-2006)

　　9、《金属卤化物灯能效限定值及能效等级》(gb20054-2006)

　　10、《单端荧光灯能效限定值及节能评价值》(gb19415-2013)

　　11、《高压钠灯能效限定值及能效等级》(gb19573-2004)

　　12、《高压钠灯用镇流器能效限定值及节能评价值》(gb19574-2004)

　　13、《用能单位能源计量器具配备和管理通则》(gb17167-2006)

　　14、《公共机构办公建筑用电分类计量技术要求》(db11/t-624-2009)

　　15、《管形荧光灯镇流器能效限定值及能效等级》(gb17896- 2012)

　　16、《通风机能效限定值及能效等级》(gb19761-2009)

　　17、《冷水机组能效限定值及能源效率等级》(gb19577-2004)

　　第四章 项目能源消耗种类、数量及能源使用分布情况

　　第一节 项目消耗能源的种类、来源及年消耗量

　　根据本项目设备专业方案和电气专业方案的初步设计，本项目主要能源和资源消耗种类为电力、热力、天然气 、自来水等。

　　一、给排水设备年耗电量

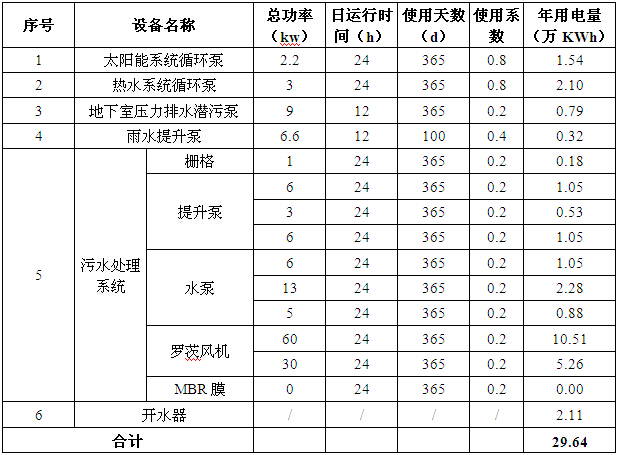

　　表4-1 给排水设备耗电量计算表



　　二、暖通空调设备年耗电量

　　1、冷热源设备年耗电量

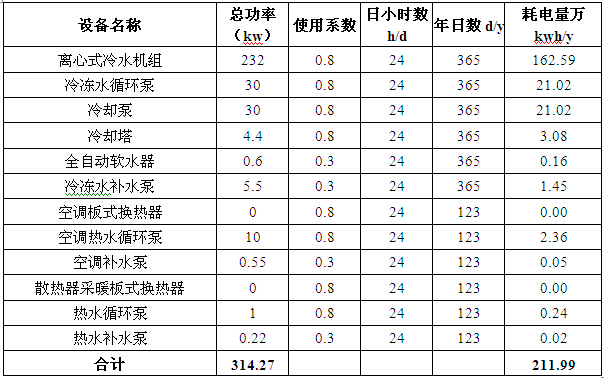

　　表4-2 冷热源设备耗电量计算表



　　三、电气设备年耗电量

　　……

　　第二节 项目能源消耗种类、来源及年总消耗量

　　一、分项能源消耗汇总

　　本项目消耗能源种类为电力、热力及天然气，均由市政供给。依据《全国民用建筑工程设计技术措施》、《全国民用建筑工程设计技术措施――节能专篇》的指标要求，对该项目用能情况进行初步计算，得出本项目能源消耗总类及数量如下：

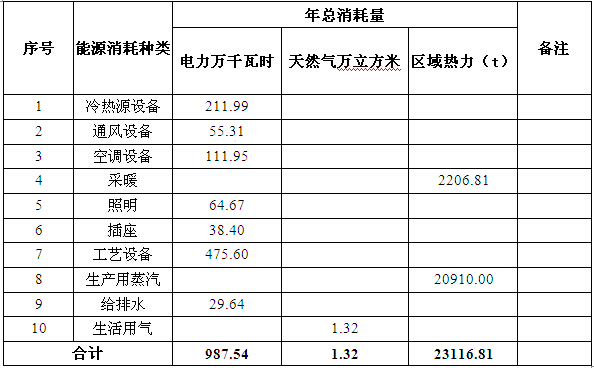

　　表4-12 分项能源汇总表



　　表4-13 各建筑类别能耗汇总表



　　二、项目总能耗计算

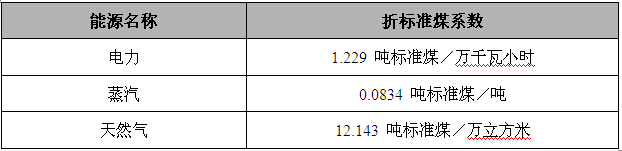

　　表4-13 折标系数表



　　第五章 项目二氧化碳排放情况

　　第一节 项目单位碳排放情况

　　本项目为新建项目。项目单位建成投产后从事二氧化碳排放活动。建设单位为一般排放单位。项目建成后运营后每年的二氧化碳的排放量记录在报告单位下。相应的直接排放和间接排放量详见下文。本项目建设内容为厂房、研发及配套设施，相应的能源消耗情况与二氧化碳排放情况统计在本单位名下。

　　第二节 项目碳排放边界确认

　　本项目碳排放的评估边界为间接排放和直接排放。

　　二氧化碳的间接排放分别来自购入使用电力所产生的二氧化碳排放和生产使用热力及采暖热力所产生的二氧化碳排放。

　　二氧化碳直接排放分别来自生活用气燃烧所产生的二氧化碳。

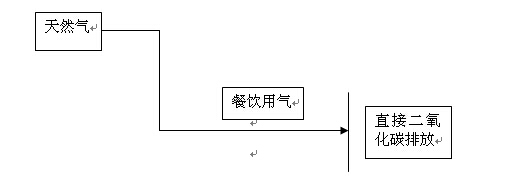

　　图5-1 天然气能流图

　　第三节 项目年碳排放量计算

　　1、二氧化碳直接排放的计算

　　(1)

　　式中：

　　e燃烧是化石燃料燃烧二氧化碳排放量，单位为吨(tco2);

　　ai是化石燃料燃烧活动水平数据，是工业锅炉所燃烧的第i种化石燃料的热量，单位为太焦(tj);

　　fi是第i种燃料的排放因子，单位为吨二氧化碳/太焦(tco2/tj);

　　i是化石燃料类型。

　　企业第i种化石燃料消费量的热量按公式(2)计算。

　　(2)

　　式中，

　　ai是企业第i种化石燃料消费量的热量，单位为太焦(tj);

　　rli是企业第i种化石燃料的消费量，固体和液体燃料的单位为吨(t)，气体燃料单位为万立方米(104nm3);

　　rzi是企业第i种燃料的平均低位发热量，固体和液体燃料的单位为吉焦/吨(gj/t)，气体燃料单位为吉焦/万立方米(gj/104nm3);本项目天然气低位热值取389.31 gj/104nm3。

　　10-3是单位换算系数。

　　第i种燃料二氧化碳直接排放的排放因子按公式(3)计算得到。

　　(3)

　　式中，

　　fi是燃料i的排放因子，单位为吨二氧化碳/太焦(tco2/tj);

　　ci是燃料i的单位热值含碳量，单位为吨碳/太焦(tc/tj);

　　αi是为燃料i的碳氧化率;

　　ρ是二氧化碳与碳的分子量之比，为44/12。

　　化石燃料的单位热值含碳量和碳氧化率可采用《北京市固定资产投资项目节能评估和审查工作指南(2013年版)》附表(a)列出的缺省值。

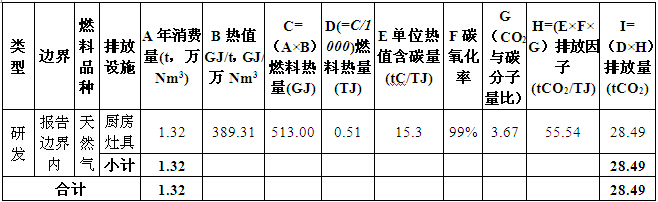

　　表5-1项目化石燃料二氧化碳直接排放汇总表

　　类型边界燃料品种排放设施a年消费量(t，万nm3)b热值gj/t，gj/万nm3c=(a×b)燃料热量(gj)d(=c/1000)燃料热量(tj)e单位热值含碳量(tc/tj)f碳氧化率g(co2与碳分子量比)h=(e×f×g)排放因子(tco2/tj)i=(d×h)排放量(tco2)

　　研发报告边界内天然气厨房灶具1.32 389.31513.00 0.51 15.399%3.67 55.54 28.49

　　小计1.32 28.49

　　合计1.32 28.49

　　2、二氧化碳间接排放的计算

　　热力生产和供应企业电力消耗隐含的二氧化碳间接排放按公式(4)计算。

　　(4)

　　式中，

　　是净购入使用的电力、热力所对应的生产活动的co2排放量，单位为吨二氧化碳(tco2);

　　是是项目净购入的电力消耗量，单位为兆瓦时(mwh);

　　是是项目净购入的热力消耗量，单位为吉焦(gj);

　　是电力的二氧化碳排放因子，单位为吨二氧化碳/兆瓦时(tco2/mwh)。暂用0.604 tco2/mwh。

　　是热力的二氧化碳排放因子，单位为吨二氧化碳/百万千焦(tco2/gj)。暂用0.11 tco2/gj。

　　表5-2 项目净外购电力消耗的二氧化碳间接排放汇总表

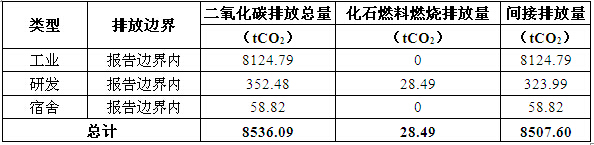

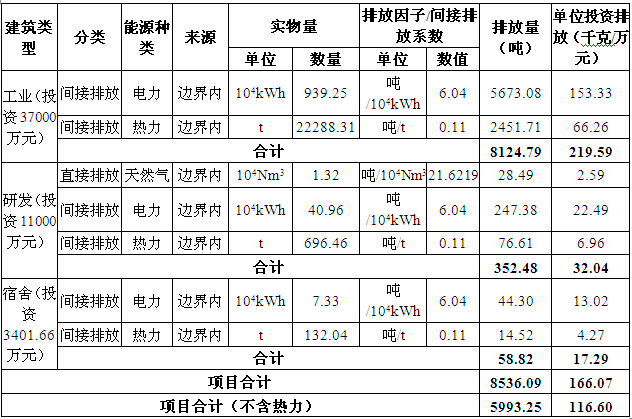

　　表5-3 项目二氧化碳排放总量汇总表



　　第四节 项目二氧化碳的单位排放计算

　　1、单位建筑面积二氧化碳排放的计算

　　项目单位建筑面积二氧化碳排放按公式(5)计算。

　　ep co2 = eco2 /s (5)

　　式中：

　　ep co2是某种产品(或服务)单位产量二氧化碳排放，单位为千克二氧化碳(kg co2);

　　eco2是二氧化碳排放总量，单位为吨(tco2);

　　s是项目总建筑面积，单位为㎡;

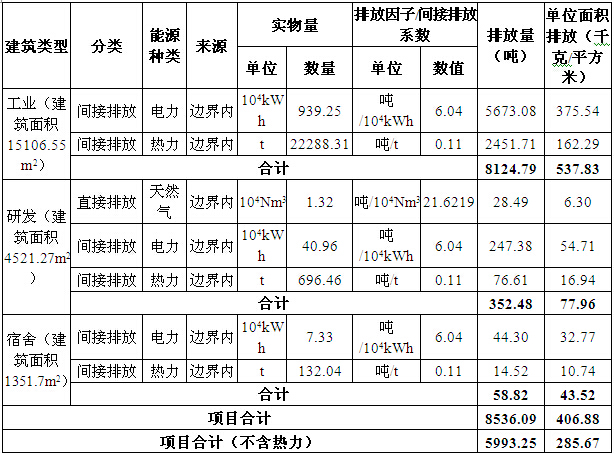

　　表5-4 单位建筑面积二氧化碳排放汇总表



　　2、单位投资二氧化碳排放的计算

　　(6)

　　项目单位投资二氧化碳排放按公式(6)计算。

　　式中：

　　ev co2是单位投资二氧化碳排放，单位kg co2/万元。

　　g是项目总投资额。

　　表5-5 单位投资二氧化碳排放量汇总表



　　4、单位排放指标计算结果汇总

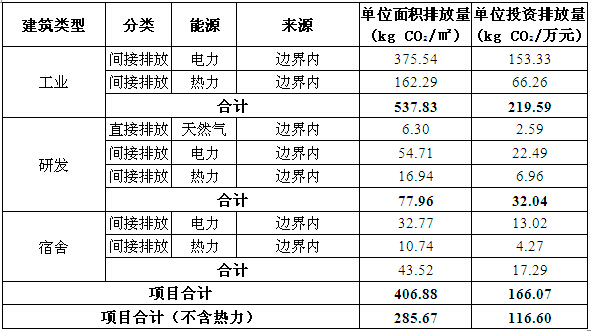

　　表5-6 二氧化碳单位排放量汇总表



　　第六章 项目节能低碳措施及效果分析

　　……

　　第七章 绿色建筑等级分析

　　……



    完整版附件请点击下载：北京某果汁饮料项目节能专篇案例.pdf
